アシストセパNSP(120・135・150巾)・アシストセパKR(120・135・150巾)

姿図

用途

  • 巾止金具(中間セパ)を入れ忘れたり、入れる事が出来ないところに設置する後入れ金具。
  • 型枠の上部にはめて固定するだけ。

特長

  • 一体打ちで巾止金具等が入らない所に便利。
品名 アシストセパ NSP(120・135・150巾) アシストセパ KR(120・135・150巾)
品番 8205280 8205281
材質 亜鉛鋼板

※内枠の高さ=450のみ対応

使用方法

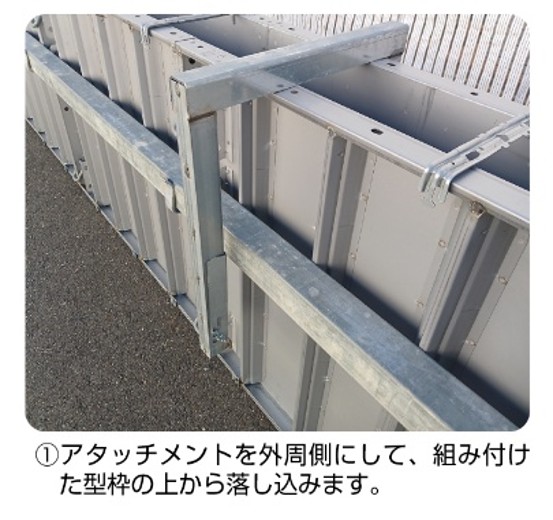

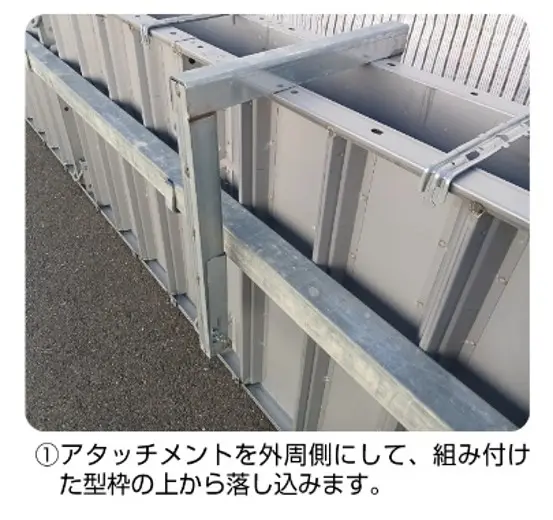

使用方法1
1.アタッチメントを外周側にして、組み付けた型枠の上から落とし込みます。

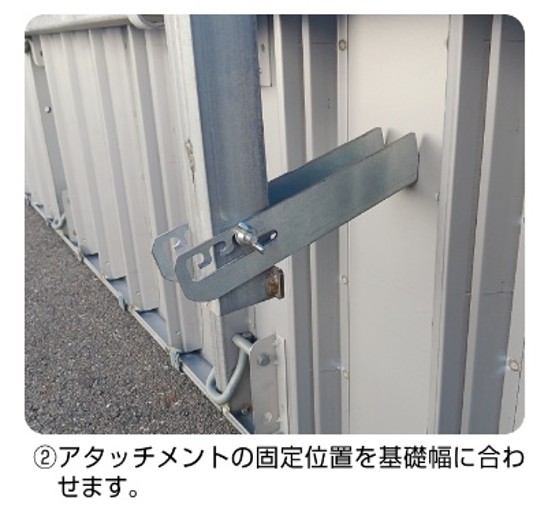

使用方法2
2.アタッチメントの固定位置を基礎巾に合わせます。

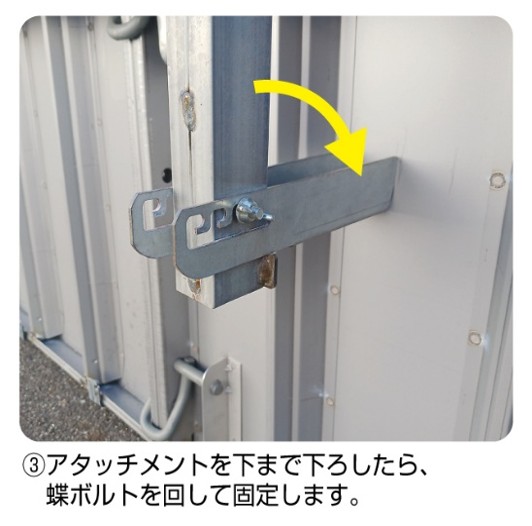

使用方法3
3.アタッチメントは確実に下まで下ろします。

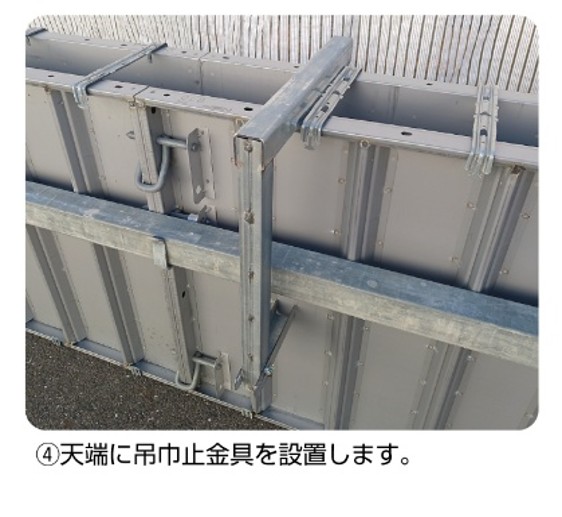

使用方法4
4.浮上り防止金具を使用し、内周枠とアシストセパを固定します。

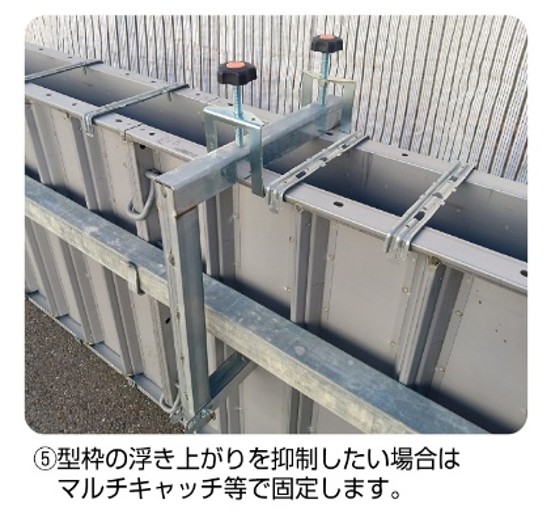

使用方法5
5.生コン打設中には、バイブレーター等でアタッチメントが外れないように注意して下さい。

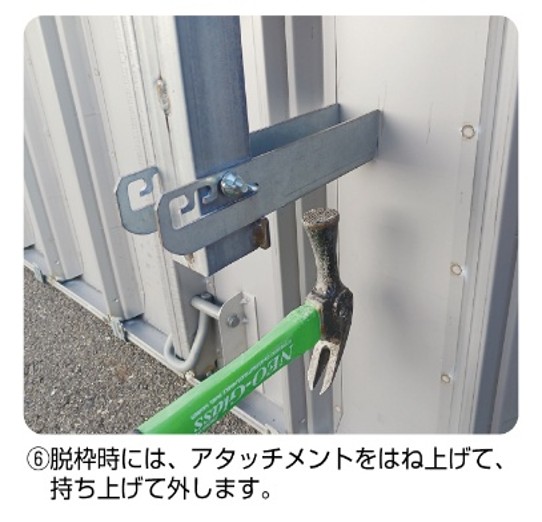

使用方法6
6.脱枠時には、アタッチメントをはね上げて、持ち上げて外します。
