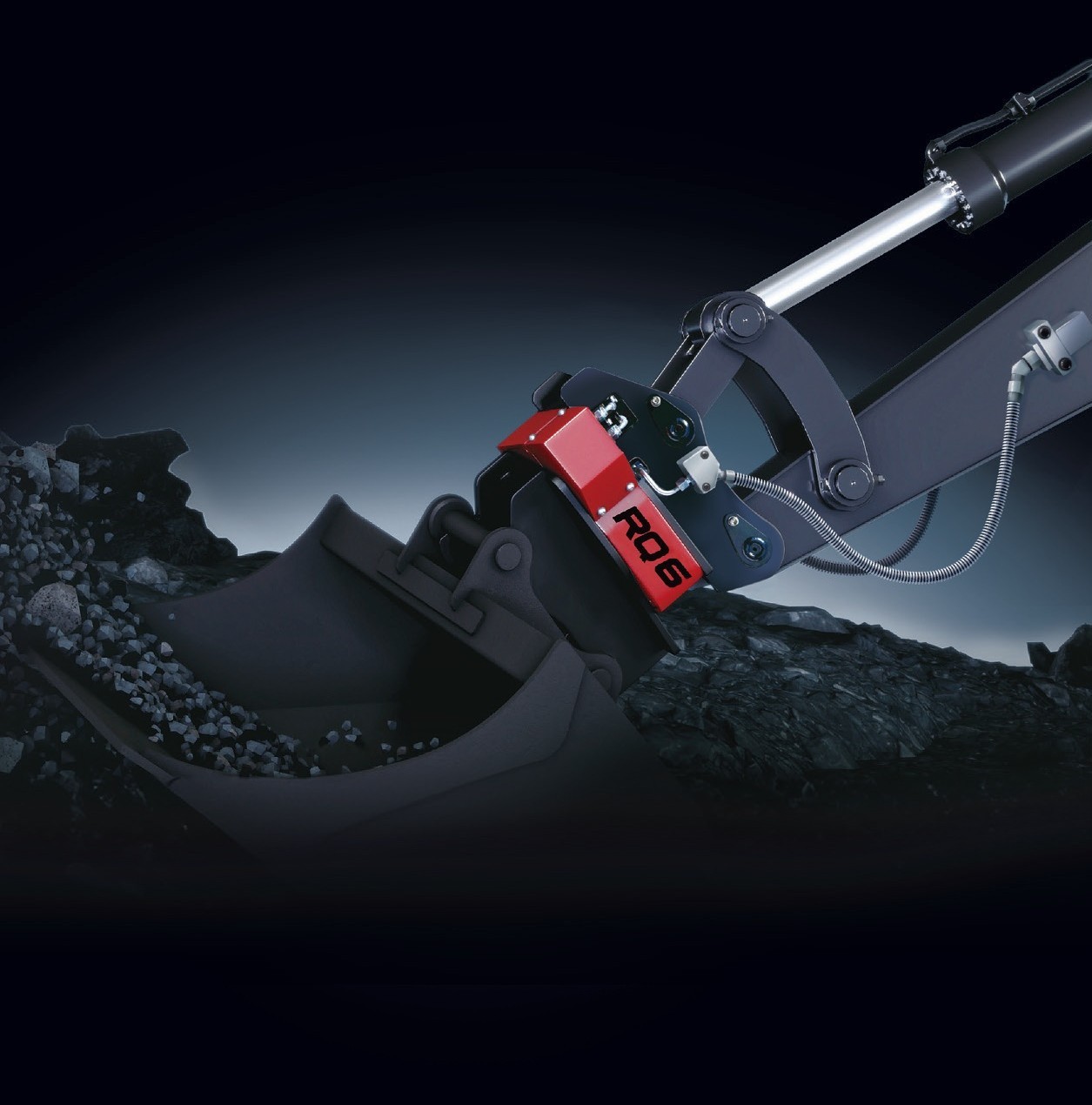

バケットが360°回転するため
現場の作業効率が大幅にアップします -
回転機能に特化したことで
簡単な取付と、シンプルな操作性を実現 -
取付油圧ショベルのサイズは2.5tから
軽量・コンパクトな４機種のラインナップ -
導入費用を低く、油圧ショベルの作業性を高める
現場の人手不足を補うの必須アイテムです
高性能 高品質 耐摩耗
- TILTPRO製の回転体は、回転トルクの向上、全幅の最小化のため、小型特殊モーターを搭載
- 高精度のウォームギアとべアリングを使用し、バックラッシュを最小限に抑えた精密な回転で、ギアの摩耗を低減
チルトローテータとの比較
| RQMローテーティングカプラ | 項目 | チルトローテータ |
|---|---|---|
| アタッチメント配管（１系統以上） | 油圧配管 | アタッチメント配管（１系統以上） |
| 360°回転 | 機能 | 左右45°チルト＋360°回転 +グリッパー（オプション） |
| 本体取付・ATT用油圧接続 | 取付作業 | 本体取付・ATT用油圧接続・電気配線・ パイロット油圧回路改造・ハンドル交換 |
| コンパクト | 大きさ | チルト機能分大きい |
| 軽量 | 重量 | チルト機能分重い |
| 油圧ショベル装備の操作装置 | 操作装置 | 専用ハンドル（ジョイスティック） |
| 油圧ショベル純正バケット | バケット | 専用品 |
| 手動式 | バケット着脱装置 | 油圧式 |
溝掘削時のサイズ比較
Rotating Coupler
狭い場所でも干渉なく
最適な性能を発揮できる
Tiltrotator
シリンダーの突出が
掘削作業の妨げになる
日本仕様 ねじ伸縮式回転カプラ RQM Screw Sliding Coupler
日本の油圧ショベルに合わせた
ヒッチ機能
バケットの着脱はねじ伸縮式を採用し、簡単で安全な着脱が可能
機械式クイックカプラのため、専用の油圧回路、電気回路は不要
バケットの着脱はねじ伸縮式を採用し、簡単で安全な着脱が可能
現場使用事例
埋め戻し作業
鋤取り・整地作業
法面整形作業
掘削作業
