製品概要
開削工事の路面覆工板として使用し、工事期間中の円滑な交通や安全な通行を確保します。 路面に被せるだけで、埋め戻し、仮舗装、再掘削を省略できます。 強度計算書もご用意できます。

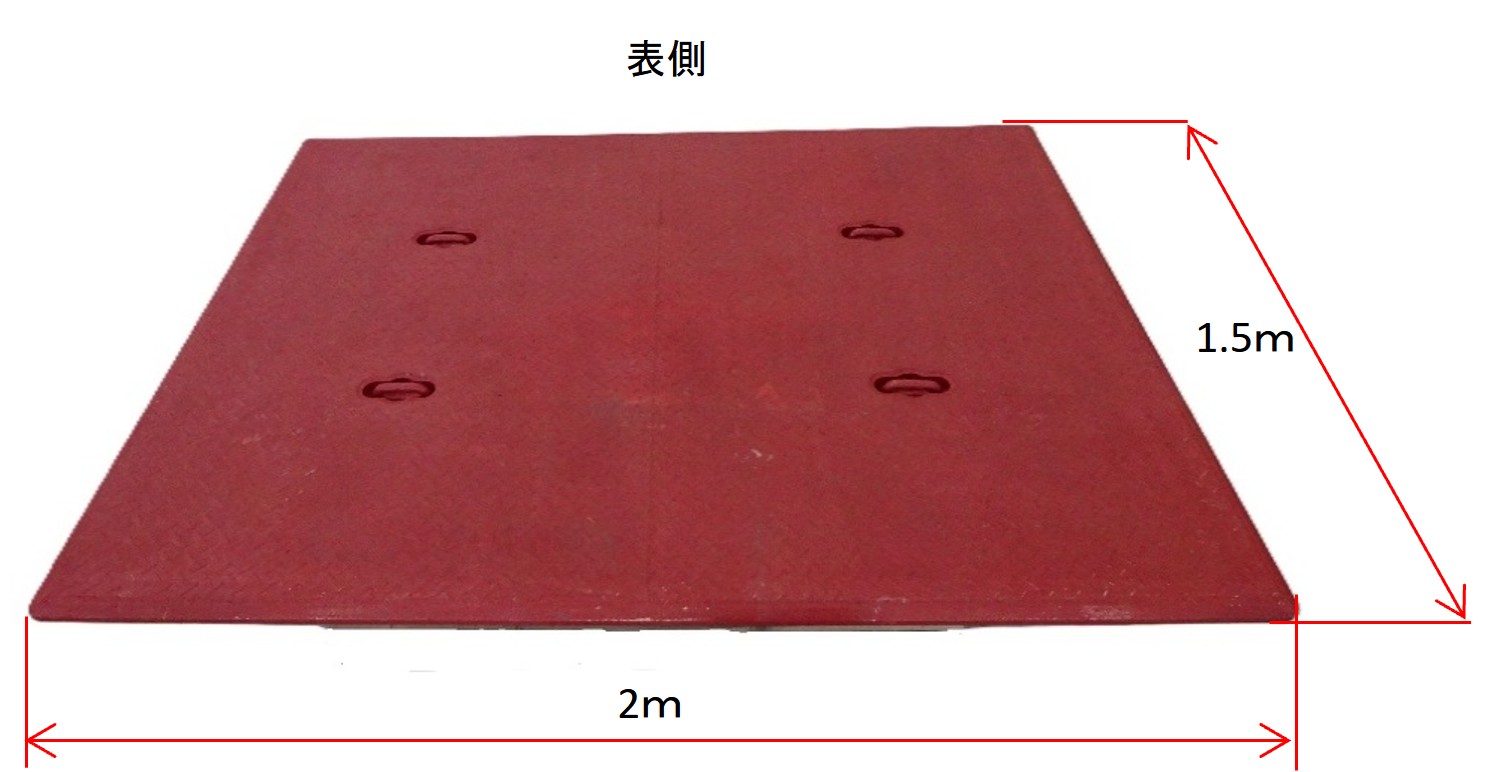

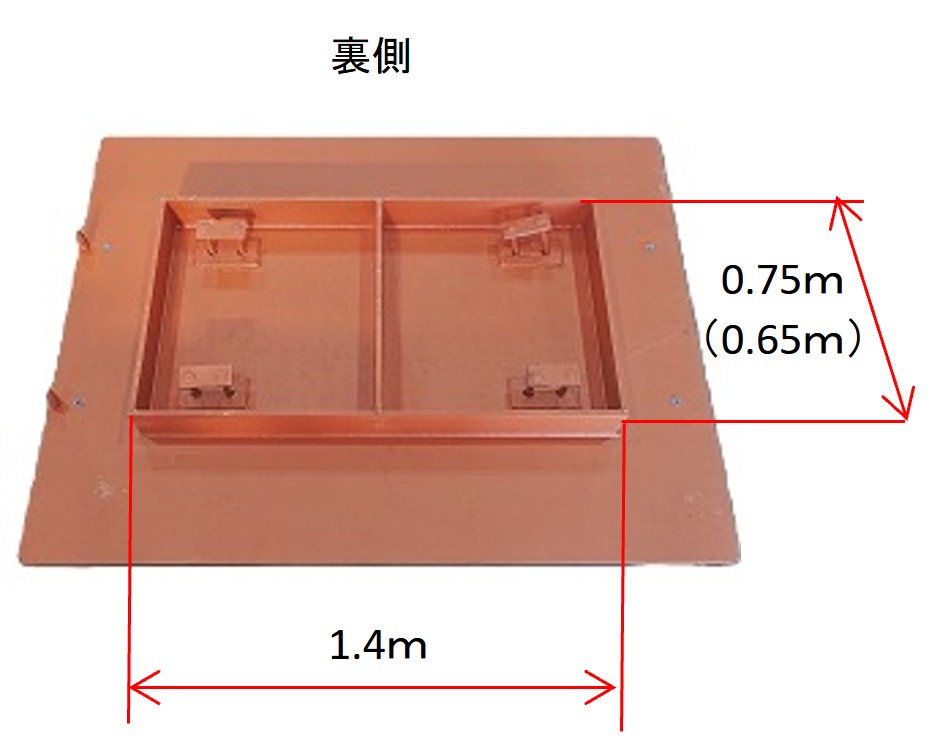

開削用角覆工板
1500ｘ2000ｘ175

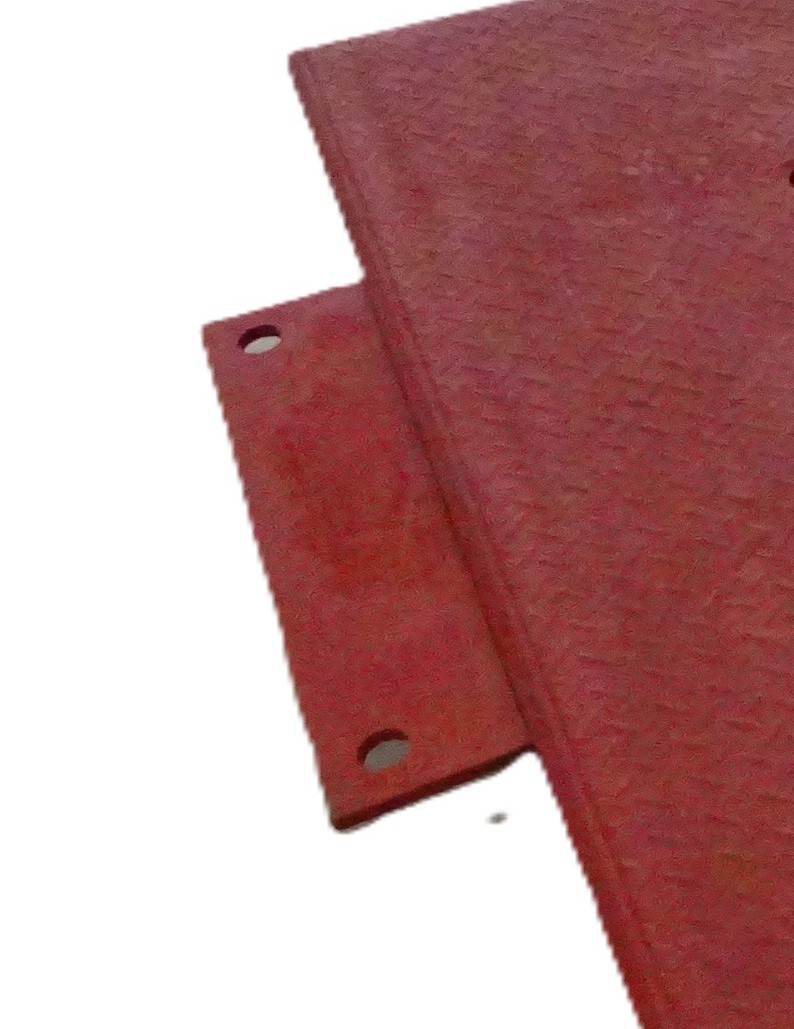

管路用は連結プレートと連結ピンを使用して、接続しますので、隙間なく設置可能です

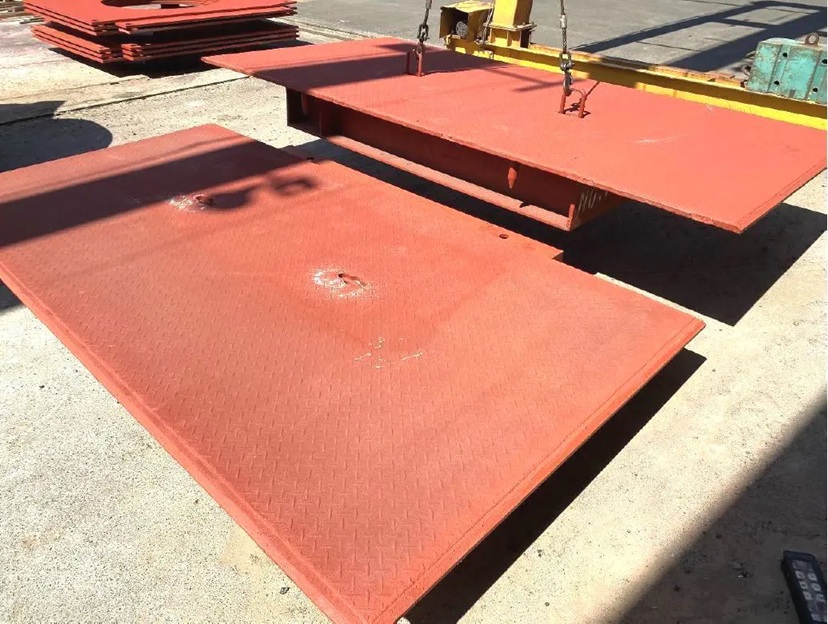

マンホール用角覆工板
3000ｘ3000ｘ275
1500ｘ3000ｘ275の角覆工板が２組で１セットの内容になります
特長
- 開削幅以上の掘削不要
- 受桁・溶接不要
- 覆工時間の短縮
- 騒音・振動が小さい
- 表面に滑り止め加工
仕様
| 天端寸法(mm) | 土台寸法(mm) | 重量(kg) | 対応可能開削最大幅(mm) | |
|---|---|---|---|---|
| 管路用 | W1500×L2000×t25 | W750×L1400×H150 | 700 | 1100 |
| W600×L1400×H150 | 692 | |||
| マンホール用 | W3000×L3000×t25 | W1800×L1800×H250 | 2470 | 2400×2400 |
施工方法
- 開削部に角覆工板を被せる
- 複数枚の角覆工板はプレートとピンにより連結
- 角覆工板の周囲を常温合材で固める
注意事項
- 土留の設置がない素掘りや舗装されていない道路には対応しておりません。
- 角覆工板と土留天端との間には必ずクリアランスを設けてください。
施工事例

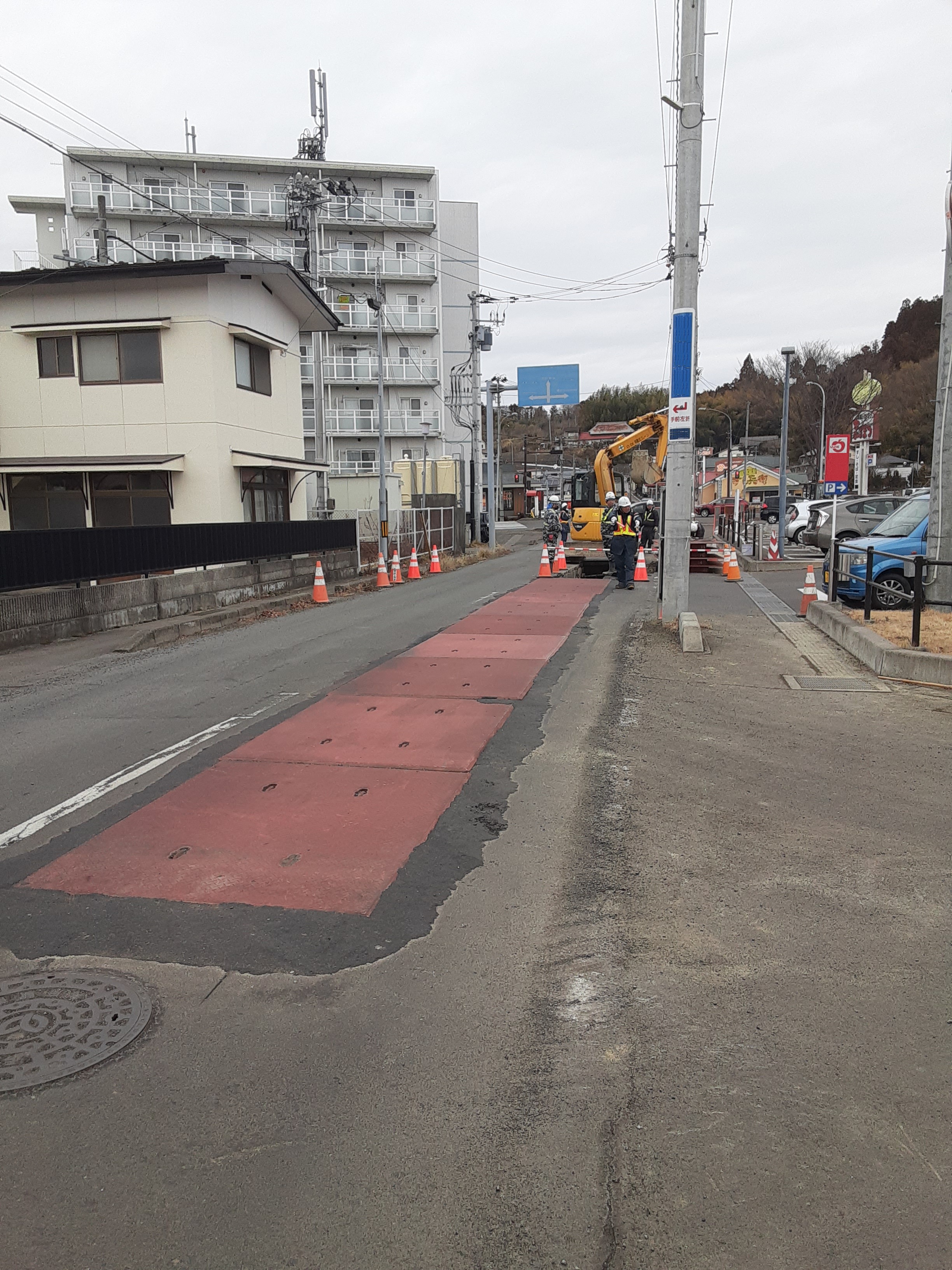

開削用角覆工板
開削用角覆工板

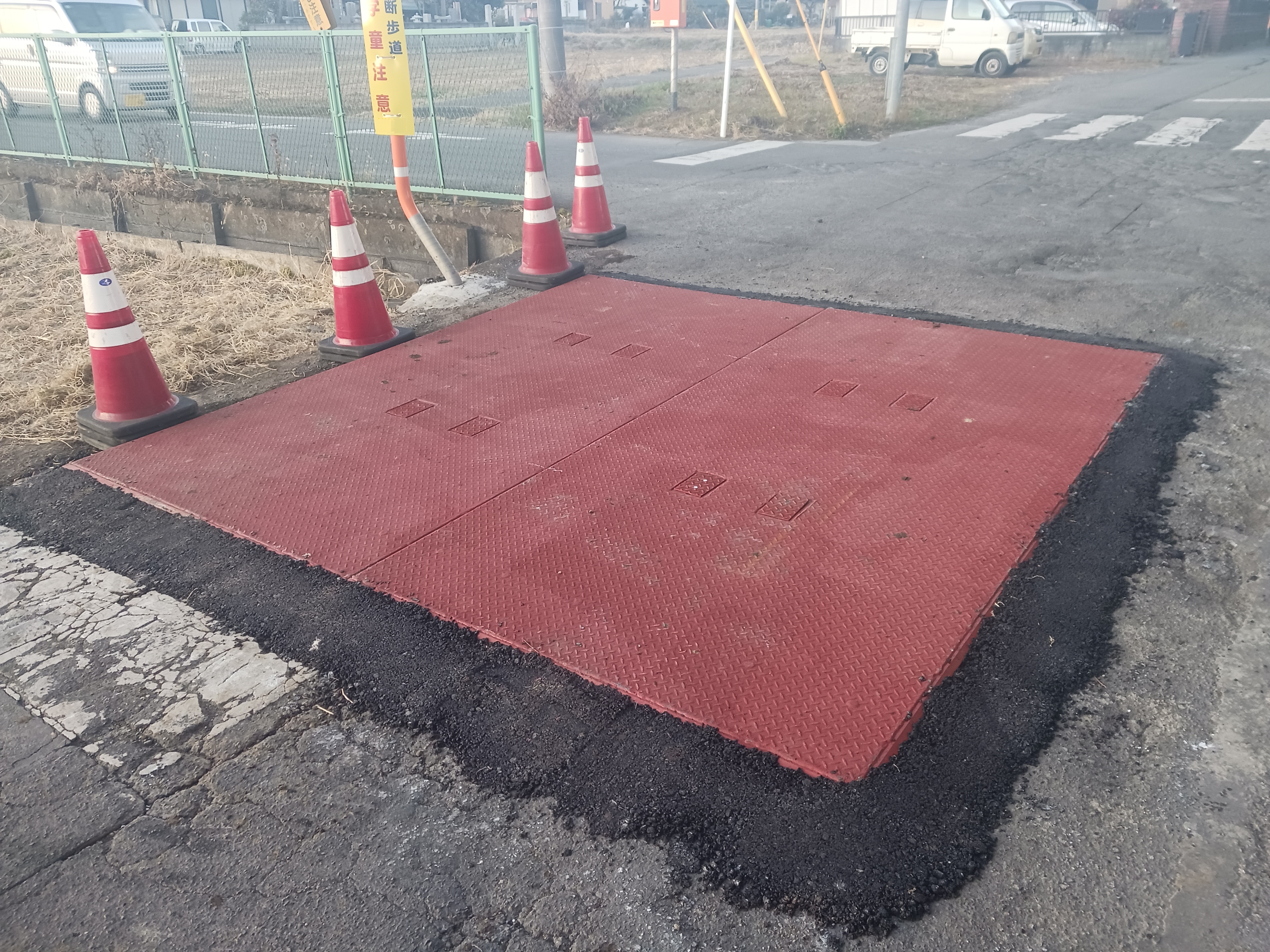

マンホール用角覆工板
