GPL土留の特徴
- パネル式土留「クイック土留」と「アルミ製水圧サポート」の利点を生かした軽量パネル!
- 大口径長尺管を水平に吊り降ろすことが出来る「スイング式水圧サポート」を採用!
- 掘削深さ3.0m以下の開削幅 0.78m ~ 5.77m までの現場に対応!
- 「アルミ製フェンス」や「フェンス巾木」「垂直はしご」などの安全用品も充実!



サポートをスイングする事で長尺管を垂直に降ろせます!
GPL土留パネル仕様表
管路用パネル(L=3.0m)
品名 | 長さ(mm) | 高さ(mm) | 厚さ(mm) | 重量(kg) |
---|---|---|---|---|
GPL土留 3020BOX下段パネル | 3000 | 2000 | 55 | 399.6 |
GPL土留 3010BOX平パネル | 3000 | 1000 | 55 | 210.4 |
GPL土留 3005BOX平パネル | 3000 | 500 | 55 | 117.6 |
GPL土留 3003BOX平パネル | 3000 | 300 | 55 | 84.7 |

会所用パネル(L=2.0m)

品名 | 長さ(mm) | 高さ(mm) | 厚さ(mm) | 重量(kg) |
---|---|---|---|---|
GPL土留 2025BOX下段パネル | 2000 | 2500 | 55 | 365.9 |
GPL土留 2020BOX下段パネル | 2000 | 2000 | 55 | 300.9 |
GPL土留 2010BOX平パネル | 2000 | 1000 | 55 | 163.5 |
GPL土留 2005BOX平パネル | 2000 | 500 | 55 | 94.2 |
GPL土留 2003BOX平パネル | 2000 | 300 | 55 | 64.7 |

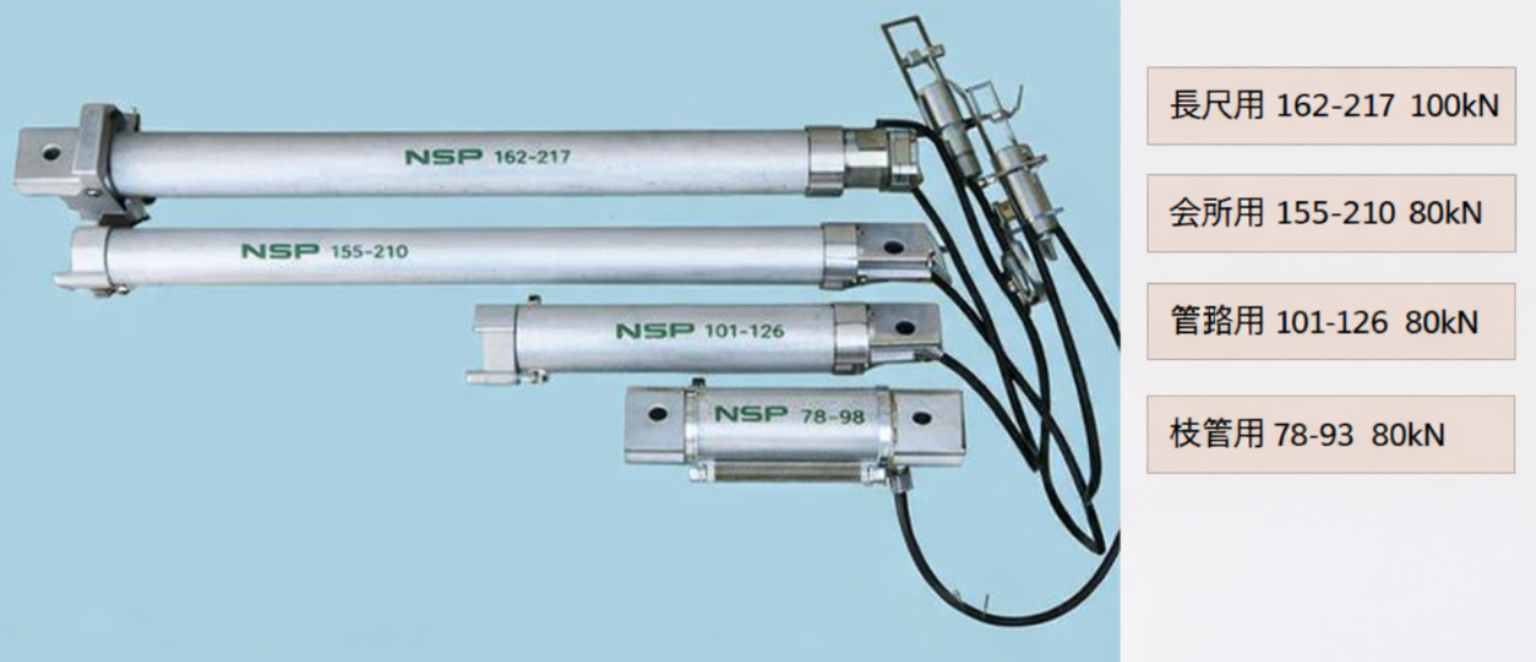

GPLサポートの特徴
- 標準サポートは「管路用」「会所用」「枝管用」の3種類 最短780mm~最長2170mm
- 「50mm」「100mm」「300mm」のエクステンションで延長可能
- 掘削幅の広い現場用に、最長寸法が 5770mmまで使用できる「長尺仕様」もラインナップ!
- スイングさせやすい「内部バネ構造」(78-93は外バネ方式)


GPL長尺サポート用エクステンション




GPL土留サポート仕様表
【標準サポート】
品名 | 重量 (kg) |
掘削幅(mm) (パネル外寸) |
EX05 (mm) (パネル外寸) |
EX10 (mm) (パネル外寸) |
EX30 (mm) (パネル外寸) |
備考 |
---|---|---|---|---|---|---|
GPL水圧サポート 78- 93 ホース1.0m(上段青) | 7.1 | 780~930 | 830~980 | 880~1030 | 1080~1230 | 上段用サポート |
GPL水圧サポート 78- 93 ホース1.6m(下段赤) | 下段用サポート | |||||
GPL水圧サポート 111-116 ホース1.0m(上段青) | 8.9 | 1010~1260 | 1060~1310 | 1110~1360 | 1310~1560 | 上段用サポート |
GPL水圧サポート 111-116 ホース1.6m(下段赤) | 下段用サポート | |||||
GPL水圧サポート 155-211 ホース1.0m(上段青) | 14.1 | 1550~2100 | 1600~2150 | 1650~2200 | 取付け不可 | 上段用サポート |
GPL水圧サポート 155-211 ホース1.6m(下段赤) | 下段用サポート | |||||
GPL土留 05サポートエクステンション ソケットピン止具付き | 0.5 | ― | ― | ― | ― | 50mm延長 |
GPL土留 10サポートエクステンション ソケットピン止具付き | 0.9 | 100mm延長 | ||||
GPL土留 30サポートエクステンション ソケットピン止具付き | 2.7 | 300mm延長 |
【長尺サポート】
品名 | 掘削幅(mm) パネル外寸 |
連結するエクステンション | 許容荷重(kN) | 参考重量(kg)下段 | 掘削幅(mm) パネル内寸 |
||
---|---|---|---|---|---|---|---|
GPL水圧サポート 100kN 162-217 | 1620~2170 | – | – | – | 100 | 25.3 | 1510~2060 |
GPL水圧サポート 192-247 | 1920~2470 | 30 | – | – | 100 | 29.1 | 1810~2360 |
GPL水圧サポート 222-277 | 2220~2770 | 60 | – | – | 100 | 30.5 | 2110~2660 |
GPL水圧サポート 252-307 | 2520~3070 | 90 | – | – | 100 | 32 | 2410~2960 |
GPL水圧サポート 282-337 | 2820~3370 | 30 | 90 | – | 82 | 35.8 | 2710~3260 |
GPL水圧サポート 312-367 | 3120~3670 | 150 | – | – | 67 | 34.9 | 3010~3560 |
GPL水圧サポート 342-397 | 3420~3970 | 30 | 150 | – | 56 | 38.7 | 3310~3860 |
GPL水圧サポート 372-427 | 3720~4270 | 60 | 150 | – | 47 | 40.1 | 3610~4160 |
GPL水圧サポート 402-457 | 4020~4570 | 90 | 150 | – | 40 | 41.6 | 3910~4460 |
GPL水圧サポート 432-487 | 4320~4870 | 30 | 90 | 150 | 34 | 45.4 | 4210~4760 |
GPL水圧サポート 462-517 | 4620~5170 | 150 | 150 | – | 30 | 44.5 | 4510~5060 |
GPL水圧サポート 492-547 | 4920~5470 | 30 | 150 | 150 | 26 | 48.3 | 4810~5360 |
GPL水圧サポート 522-577 | 5220~5770 | 60 | 150 | 150 | 23 | 49.7 | 5110~5660 |
長尺サポートご利用時の注意
◎必ず許容荷重以下でご使用ください
- パネル外寸が「2960mmより広い」場合全長により許容荷重が変化します
事前に担当営業所にご相談ください - 設置時は「偏芯荷重」にならないように設置してください
偏芯などで生じる「曲げ応力」は製品のフランジ部などに影響する事があります - 組立て用のボルトは、必ず付属の専用ボルトをご使用ください
GPL土留 スイング式パネル 施工要領

① GPL土留を建て込みます
② 管底を均します
③ 捨梁を1スパンに対して2カ所設置します
④ 設置する管が設計通りの高さになるように土嚢を設置します

パネルを建て込む際は GPLサポートをパネルに対して「直角かつ水平」になるように設置してください。 斜めに設置するとサポートのスイングが出来なくなります。また、本来の強度が発揮できません

⑤サポートをスイングさせる準備をします
周部(回転軸)のピン1本だけを残して他のピンを取外します

⑥上段サポートの水を抜き、少しだけ縮めてから、溝内の作業員がサポートをスイングさせます
⑦上段サポートをスイングさせたら、サポートが戻らないよう固定し、溝内の作業員は地上へ戻ります

⑧管を吊り降ろします
管の水平を確認しながら地切りをし、水平を保ちながらスイングしたサポートやパネルに当たらないよう注意して下段サポートの上まで吊り降ろします

⑨地上にいる作業員 二人一組で、サポートスイングハンドルを使用して、上段サポートを元の位置に戻します
⑩スイング金具ピンを差し込み、サポートをポンプアップして加圧します

⑪上段サポートを固定したら地上から下段サポートをスイングさせます
スイング金具ベースマウントの真ん中の穴にピンを差し込むとスイングしたサポートを固定する事ができます

⑫下段サポートのスイングが完了したら管を着底させます

⑬管の着底が確認できたら、作業員が溝内に降り、下段サポートを元の位置に戻します
その際ベースマウントの端にピンを差してサポートを当てるように戻すとピン位置が簡単に合わせられます
ポンプで加圧してください

⑭管の位置を微調整する為のチェーンブロックをセットしたらクレーンのスリングベルトを取外します

⑮捨梁を取外して完了です
GPL土留用安全用品
GPL土留には、掘削溝に降りるための「垂直はしご」や開削溝を横断するための「スライドステップ」 転落防止用「GPL アルミフェンス」と「巾木」など各種安全用品も充実しています
GPL土留用安全用品 仕様表
品名 | 長さ(mm) | 高さ(mm) | 重量(kg) | 備考 |
---|---|---|---|---|
GPLアルミフェンス 23-095 | 2300 | 950 | 10.1 | 3.0mパネル用 |
GPLアルミフェンス 19-095 | 1900 | 9.4 | 2.0mパネル用 | |
GPLアルミフェンス 13-095 | 1300 | 7.5 | 2.0mパネル用 | |
GPLフェンス巾木 2.3m | 2300 | 100 | 3.1 | 3.0mパネル用 |
GPLフェンス巾木 1.9m | 1900 | 2.5 | 2.0mパネル用 | |
GPLフェンス巾木 1.3m | 1300 | 1.7 | 2.0mパネル用 | |
GPLフェンス巾木 接続部 | 1100 | 0.9 | 接続用 |
品名 | 使用範囲(mm) | 幅/高さ | 積載荷重 |
---|---|---|---|
GPL土留 スライドステップ 900-1400 | 900 ~ 1400 | W=490 | 100kg |
スライドステップ用手摺 900-1400 | H=890 |
品名 | 全長(mm) | 幅(mm) | 重量(kg) | 積載荷重 |
---|---|---|---|---|
アルミ垂直梯子3.0H用セット(手摺650H) | 3062 | 425 | 14.6 | 100kg |
アルミ垂直梯子 手摺 850H補強プレート付き(オプション) | H=850 | – | 1.9 | – |
