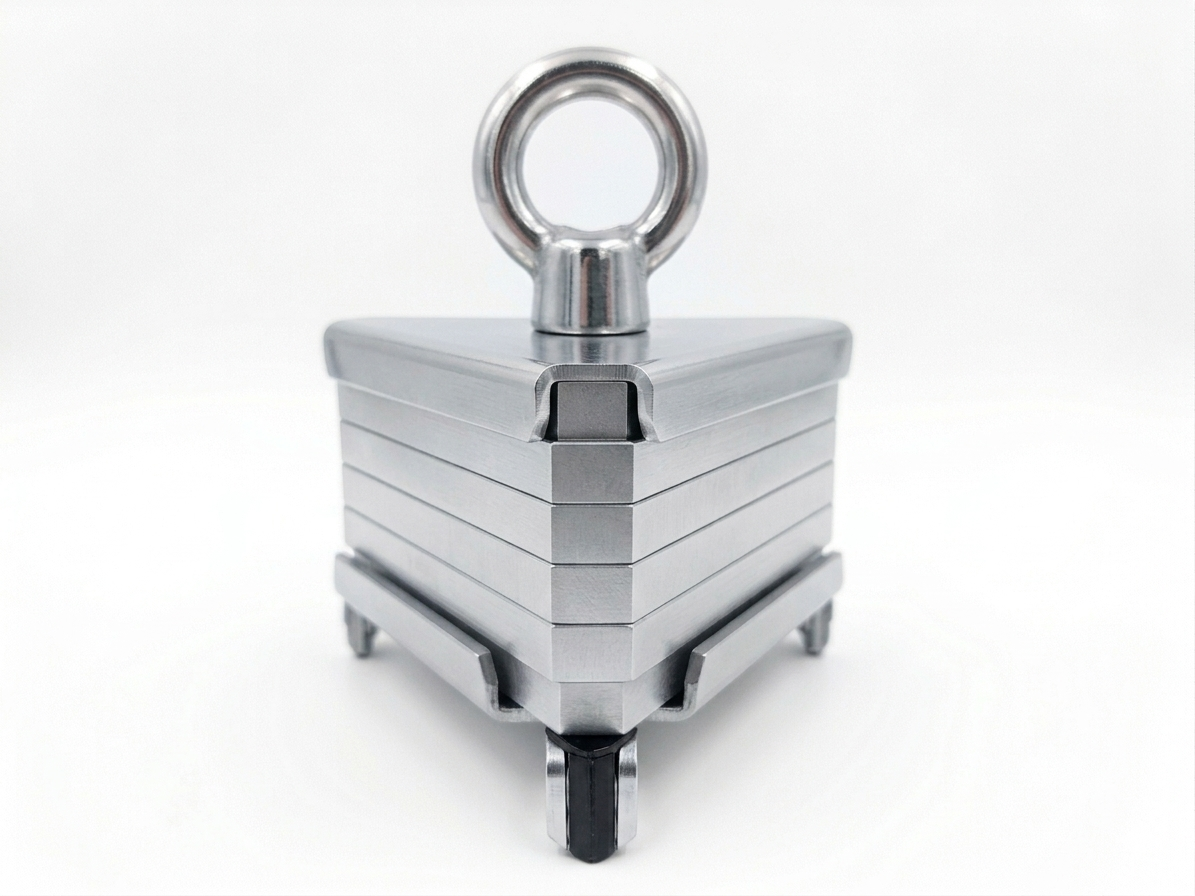

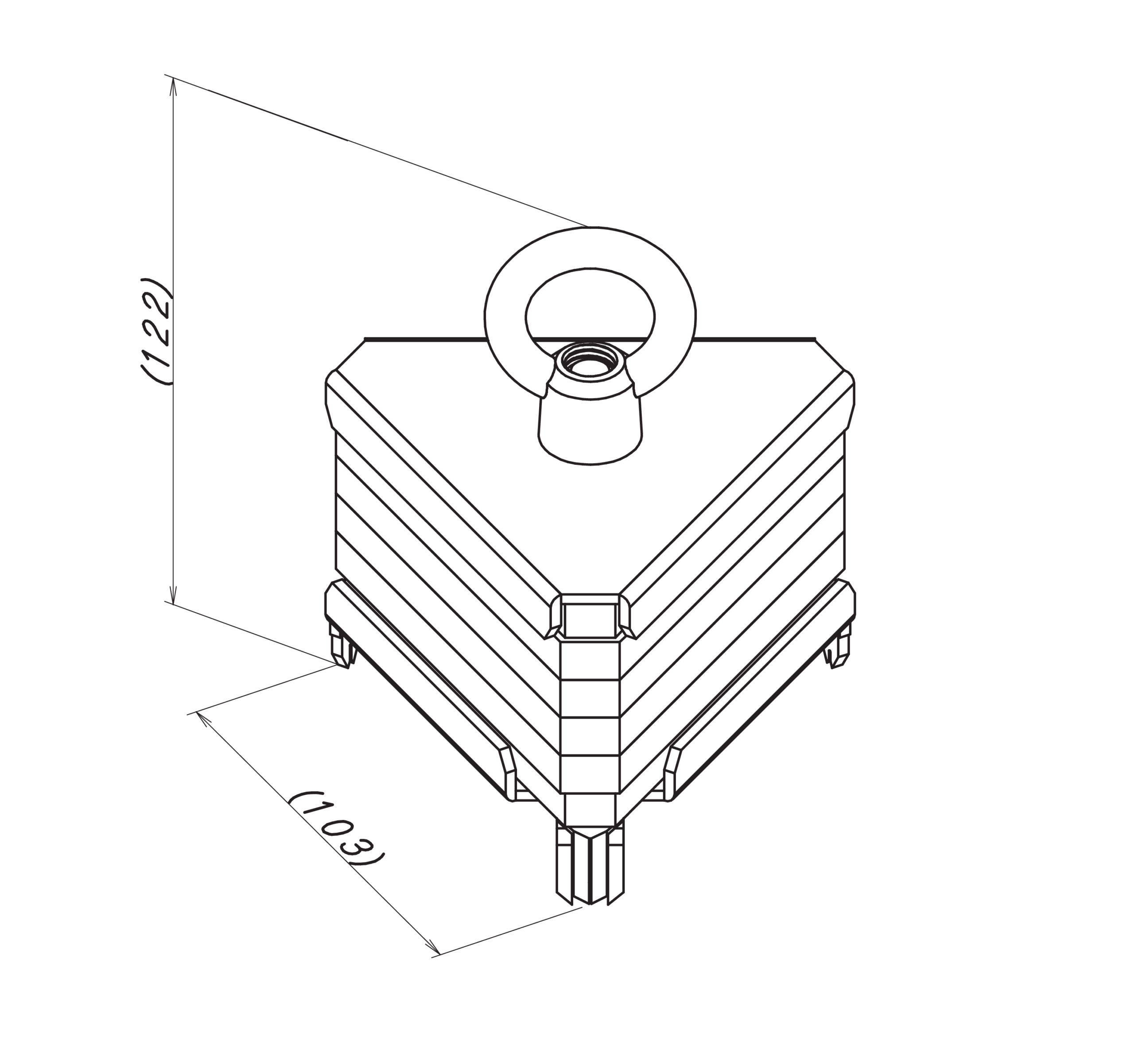

墨出し器具　墨ちゃん

用途

• 建築・土木工事における墨出し作業の補助
• 墨つぼ使用時の墨糸固定用ウェイト（おもり）

特長

• 従来は２人必要な墨出し作業も、１人作業でも正確・簡単に墨出し作業を実現
• 現場で扱いやすいシンプル構造
• 墨糸の位置決めがしやすく、精度の高い墨出しが可能
• 樹脂パーツの溝で糸を固定でき、取付けの手間を軽減

使用方法

①準備　墨ちゃんと墨つぼをご用意ください。

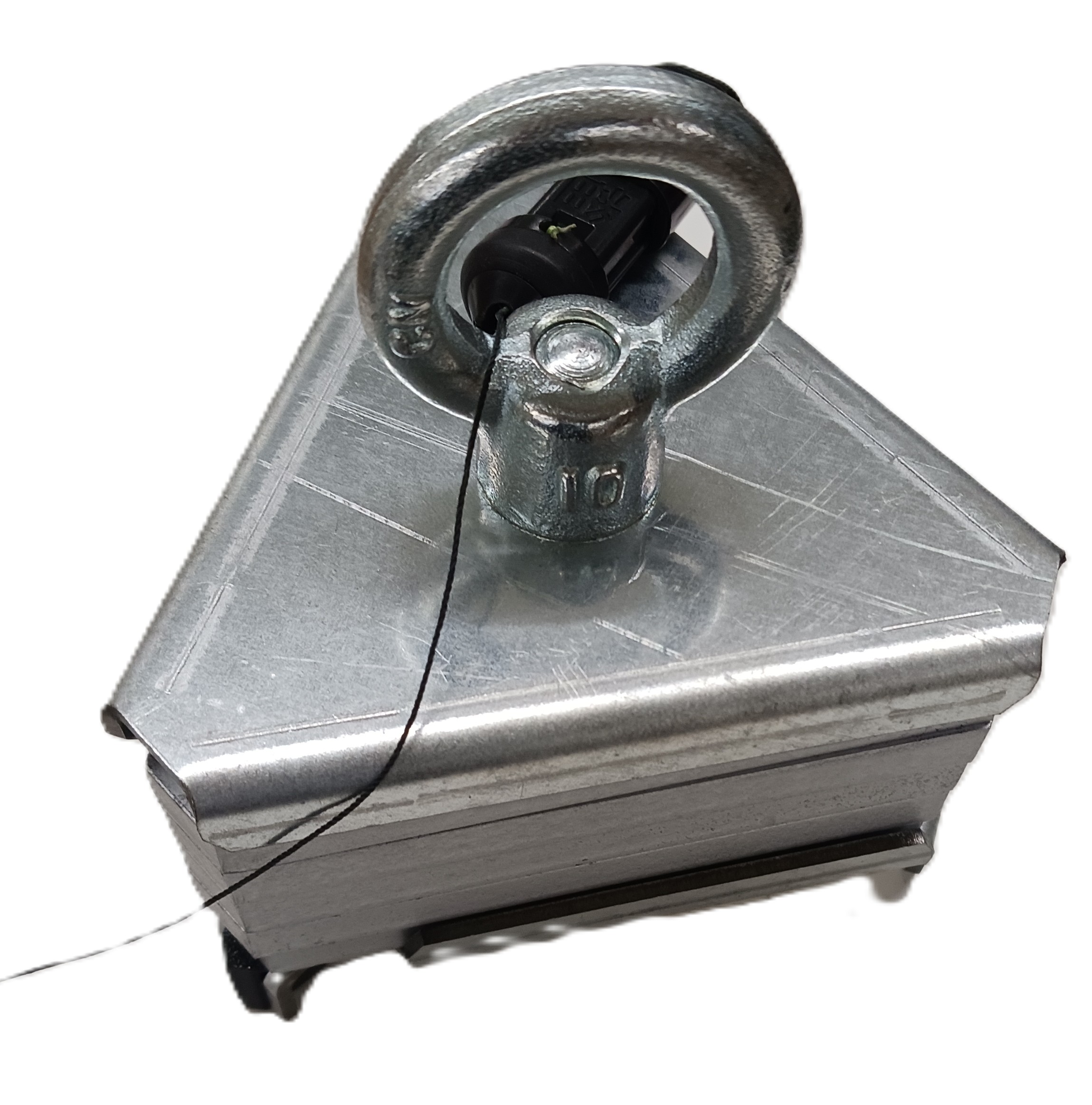

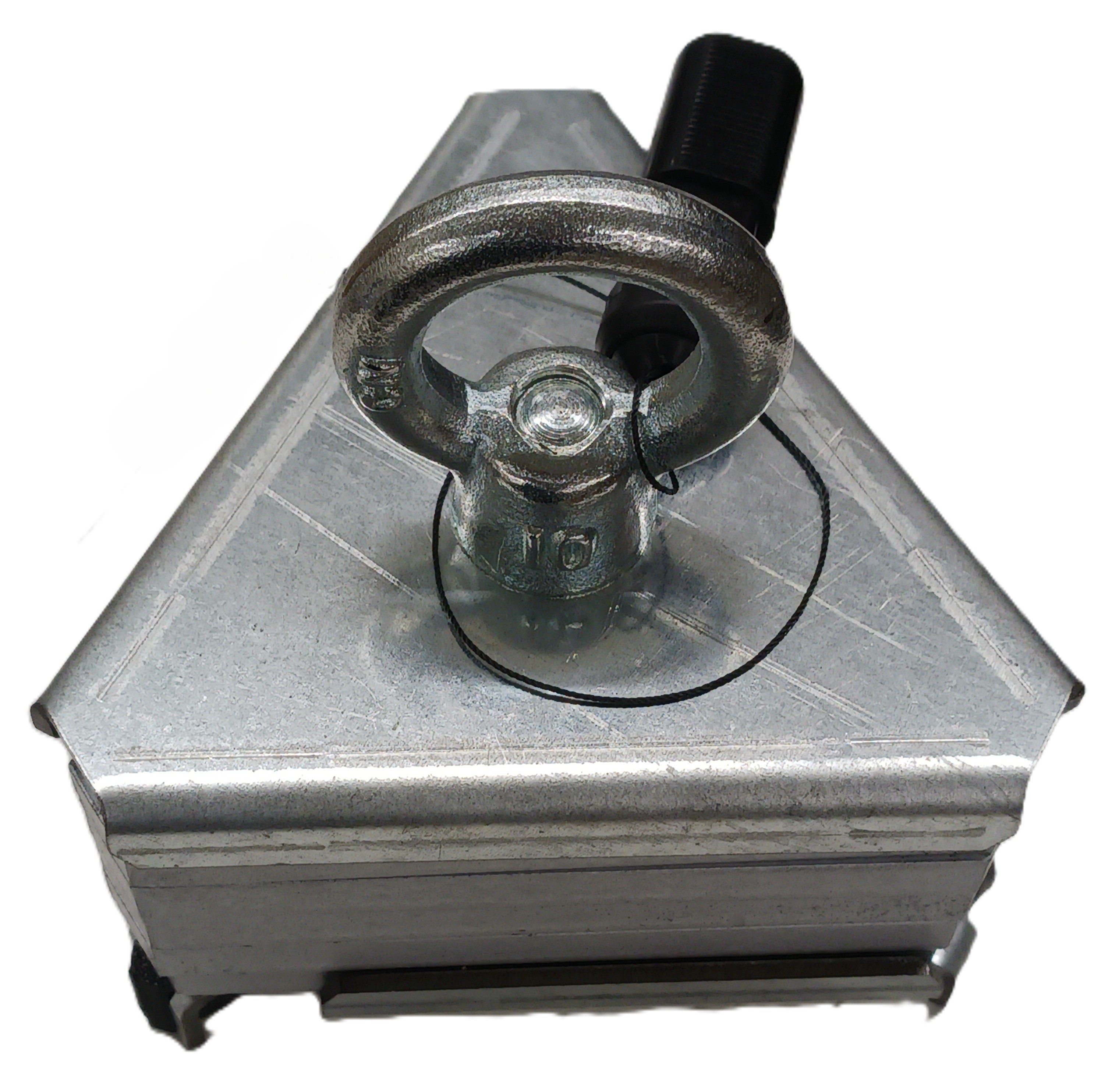

②糸の固定　本体上部の輪にカルコを通します。糸を1～2周巻き付け、糸・カルコが抜けないように固定してください。

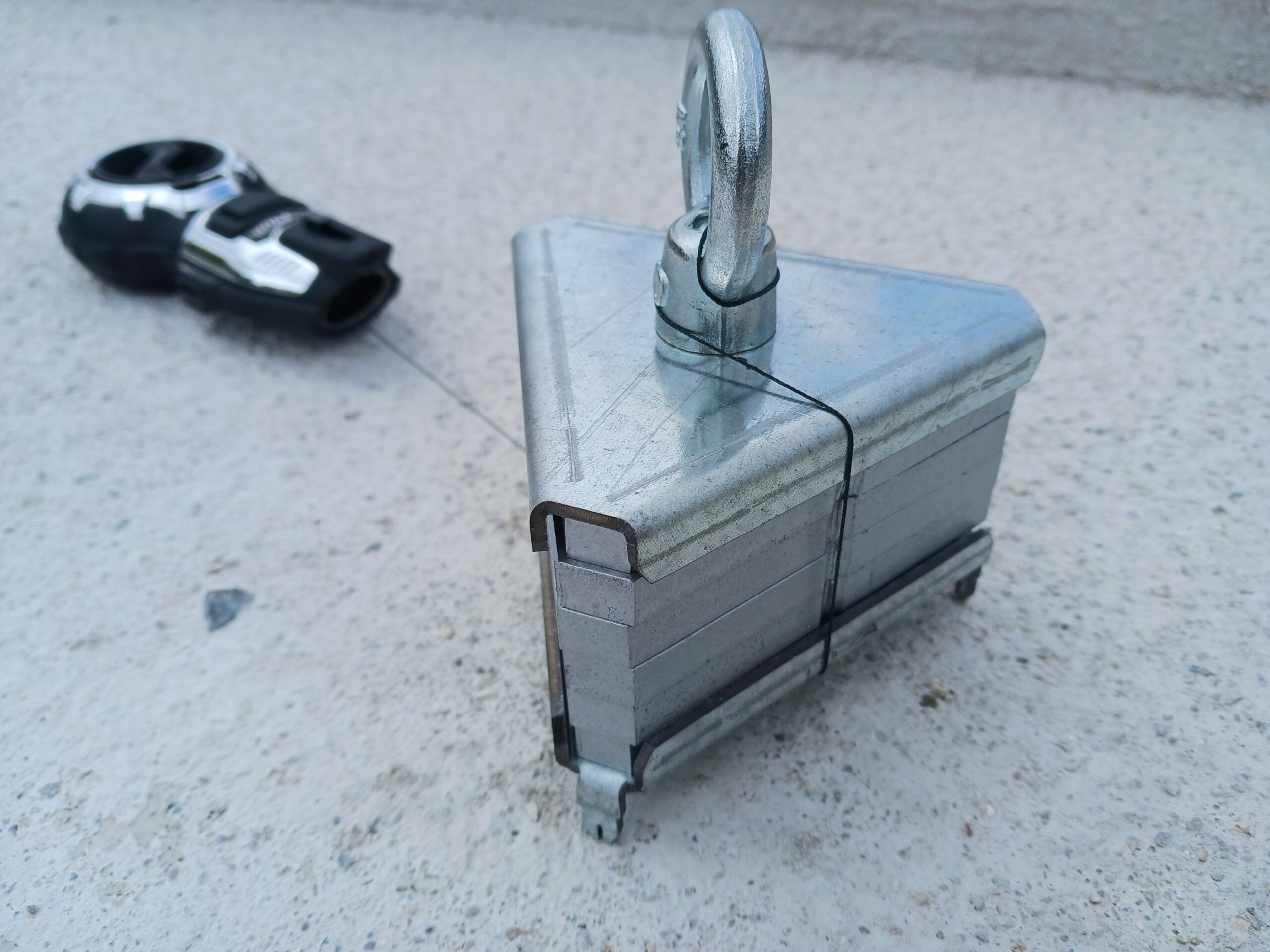

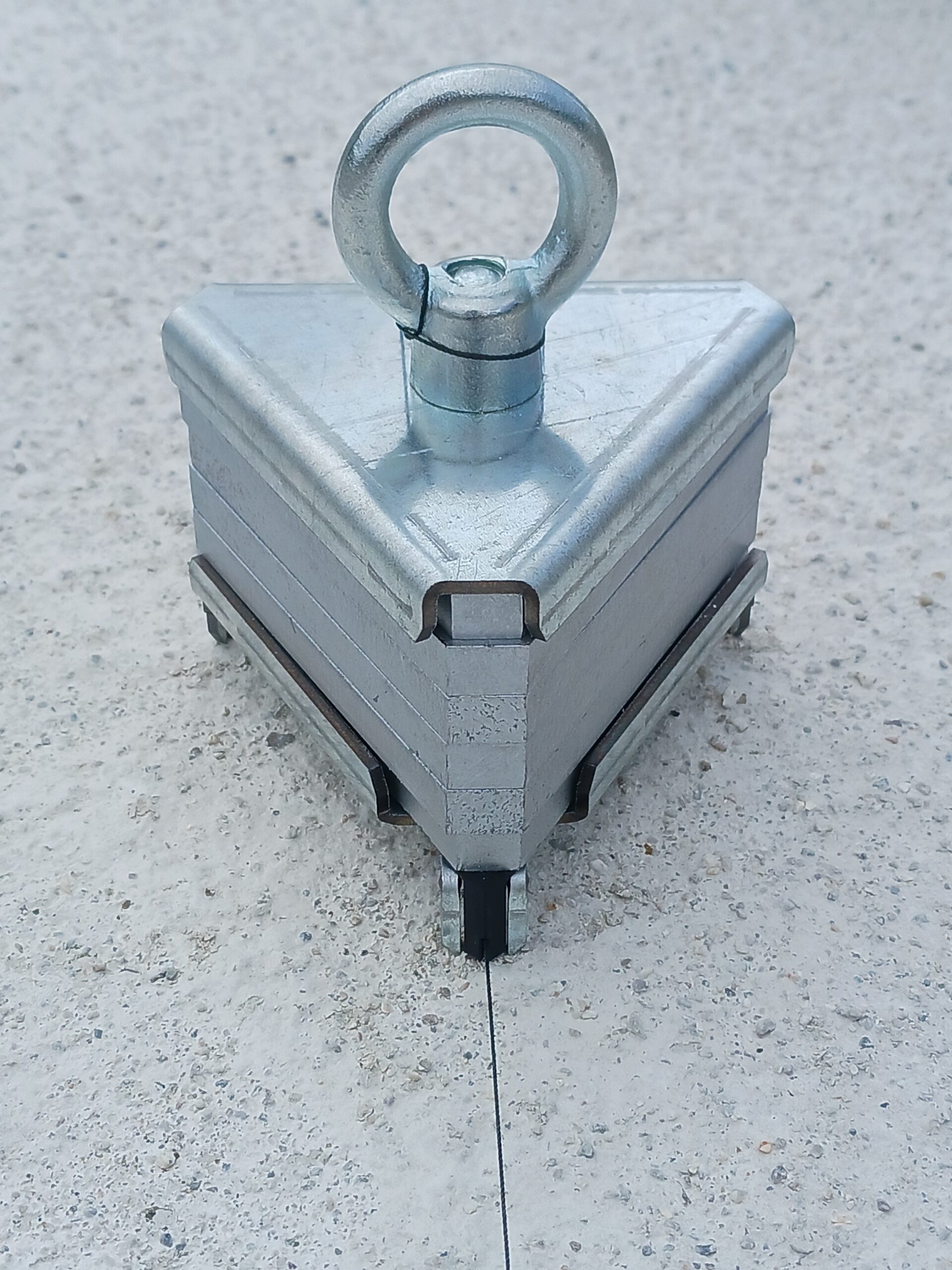

③墨出し　本体側面から底面に糸を伸ばします。本体下部（足）の樹脂パーツの溝に糸を通し、墨を打ってください。

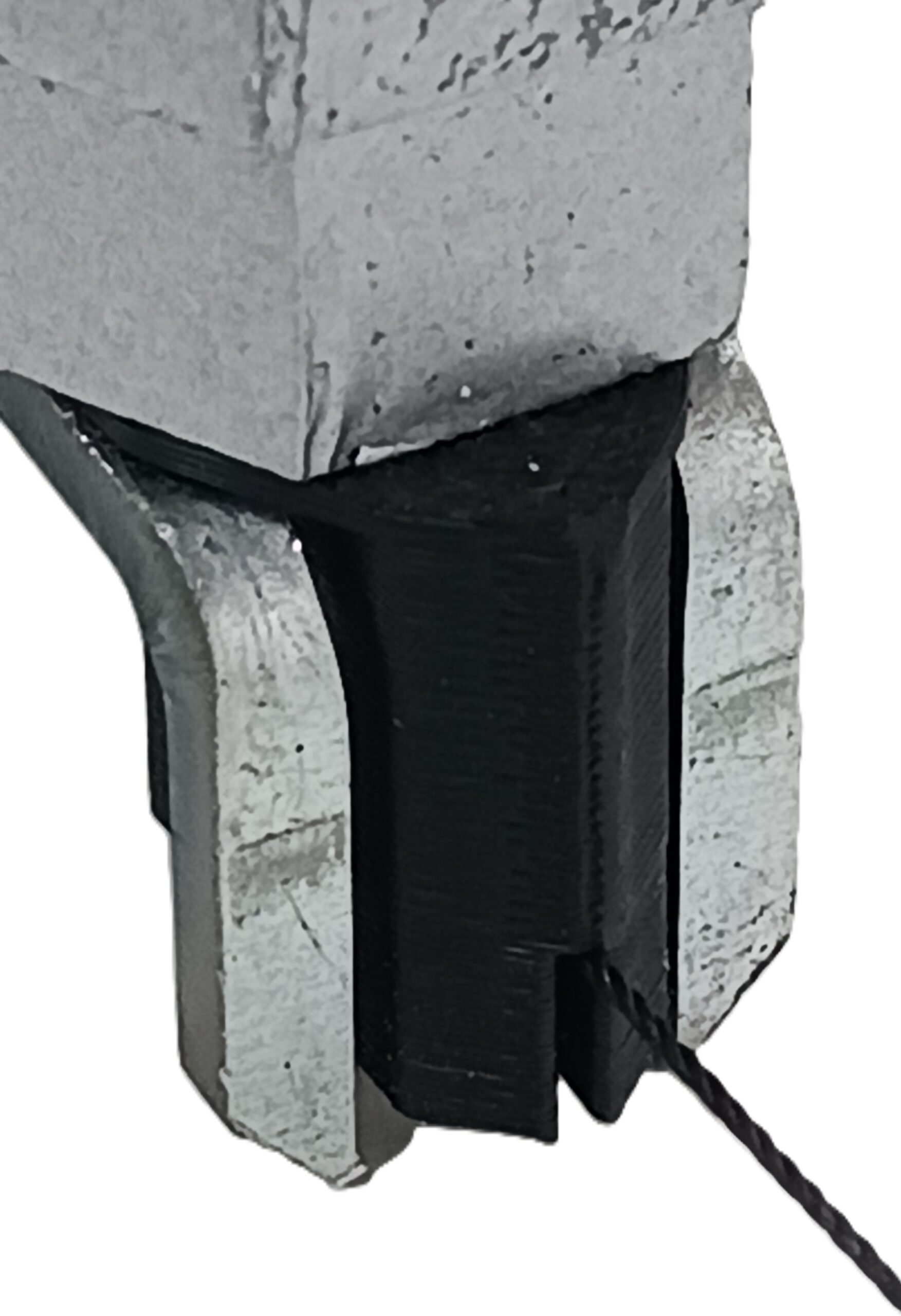

本体下部（足）

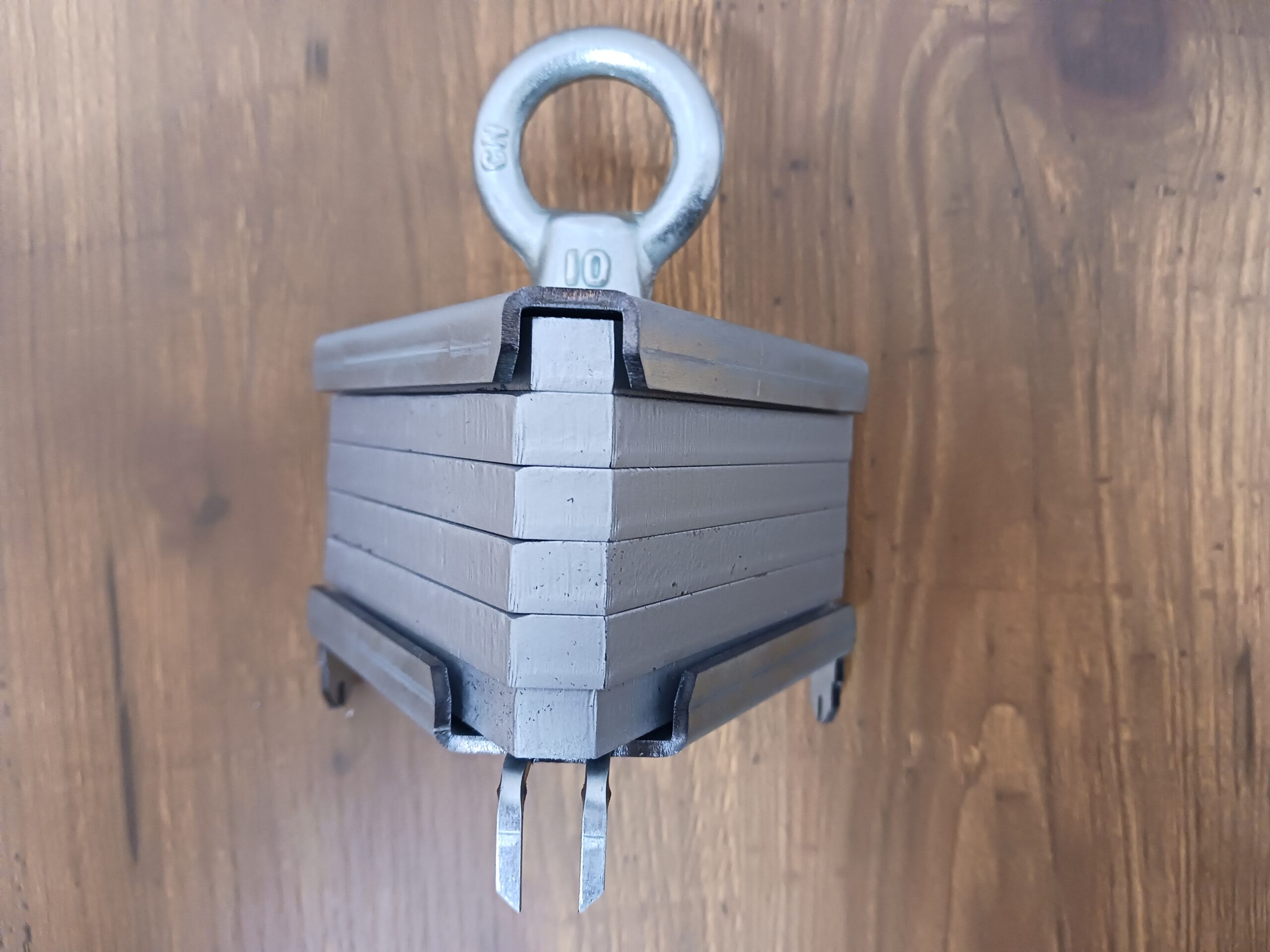

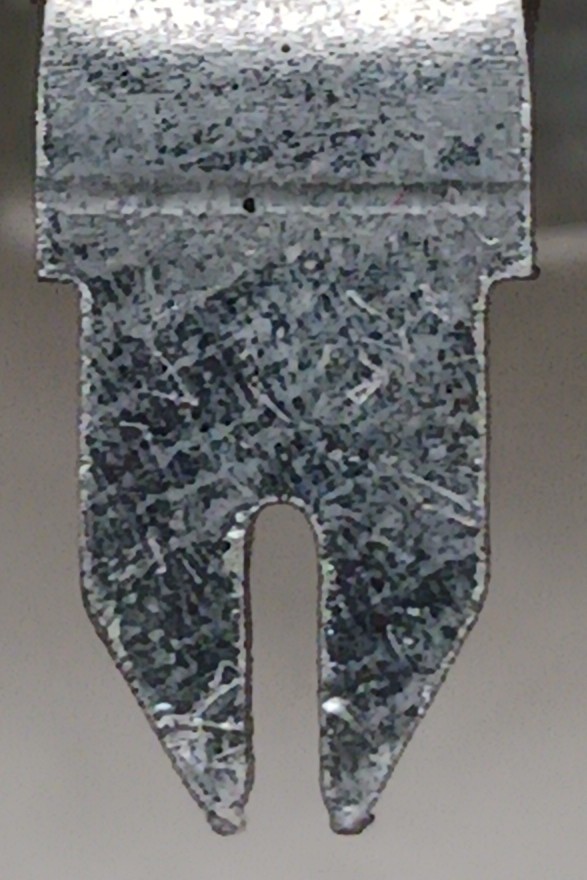

本体下部（足）の樹脂パーツは交換可能です。 交換用パーツは別売りでご用意しています。 樹脂パーツの溝以外に、本体下部（足）に２種類の溝（鉄製）があります。 チョークラインなどの太糸・極太糸にご使用いただけます。

浅溝・深溝は使用状況・お好みに応じてご使用ください。
糸を強く引っ張り過ぎた場合、状況によっては糸が切れることがあります。適度な力でご使用ください。

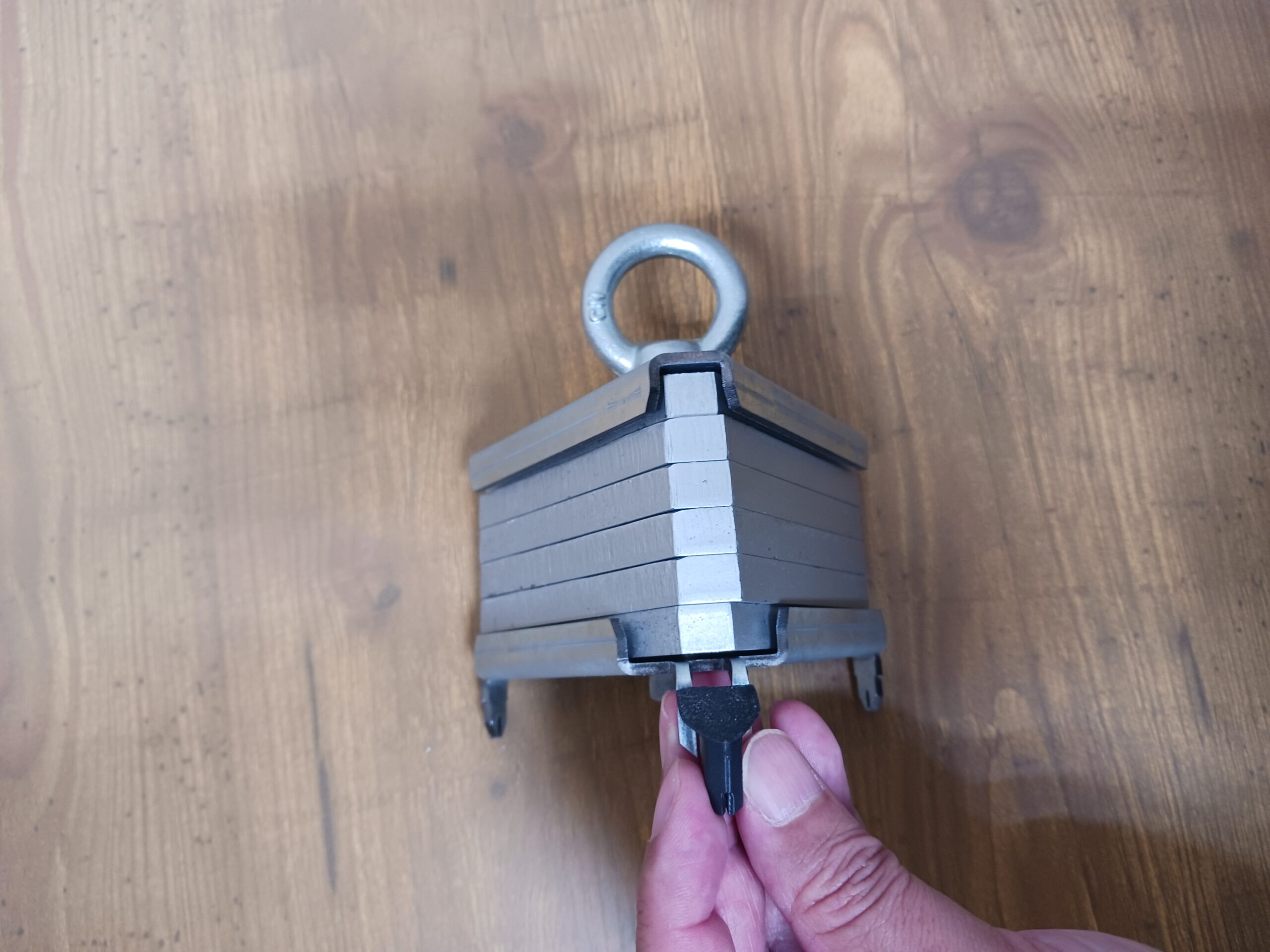

本体下部（足） 樹脂パーツ　取付方法

※組立・分解には「M１０ボルト用」のレンチが必要です。

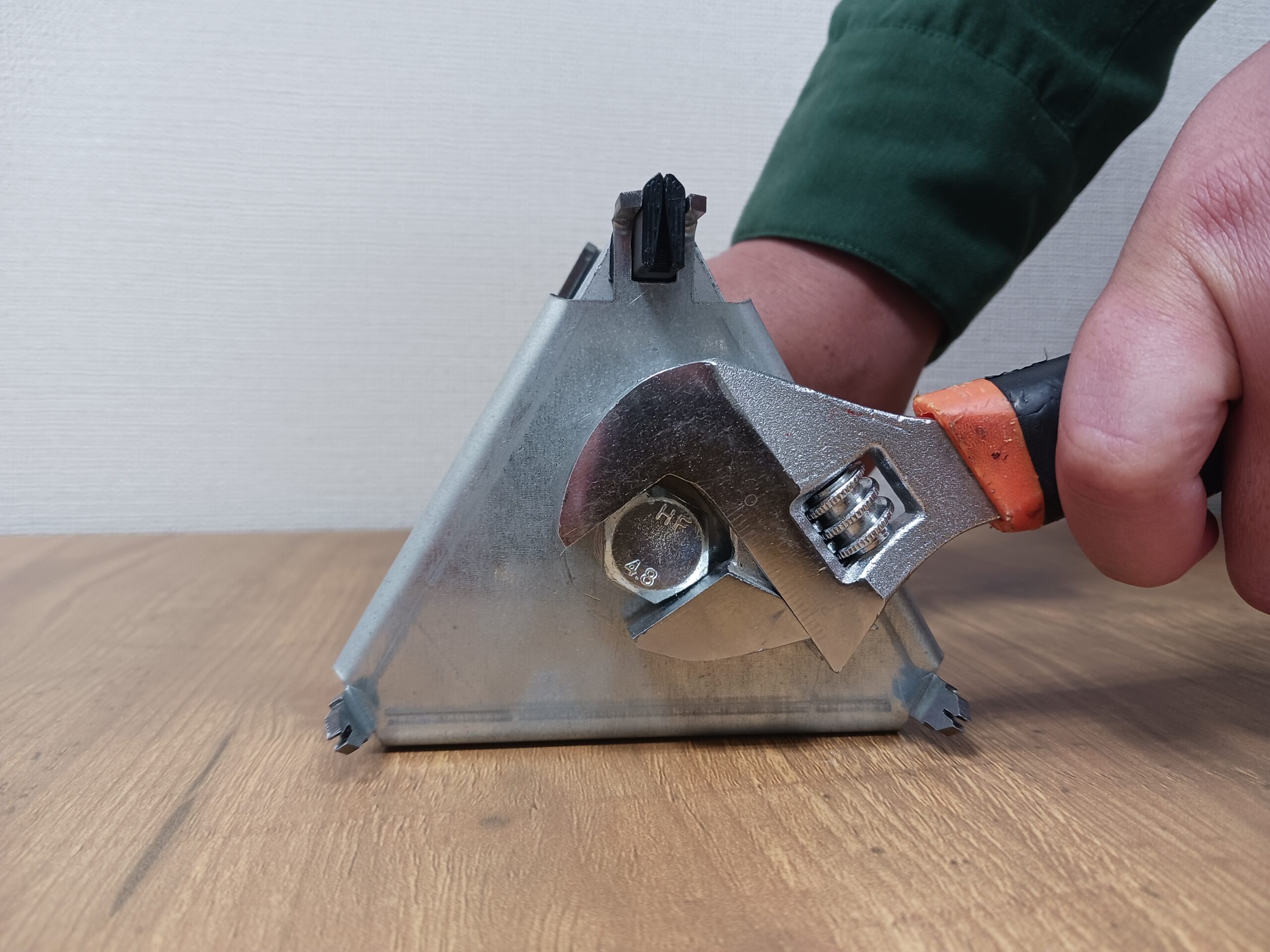

①製品底部にあるボルトを緩めます。

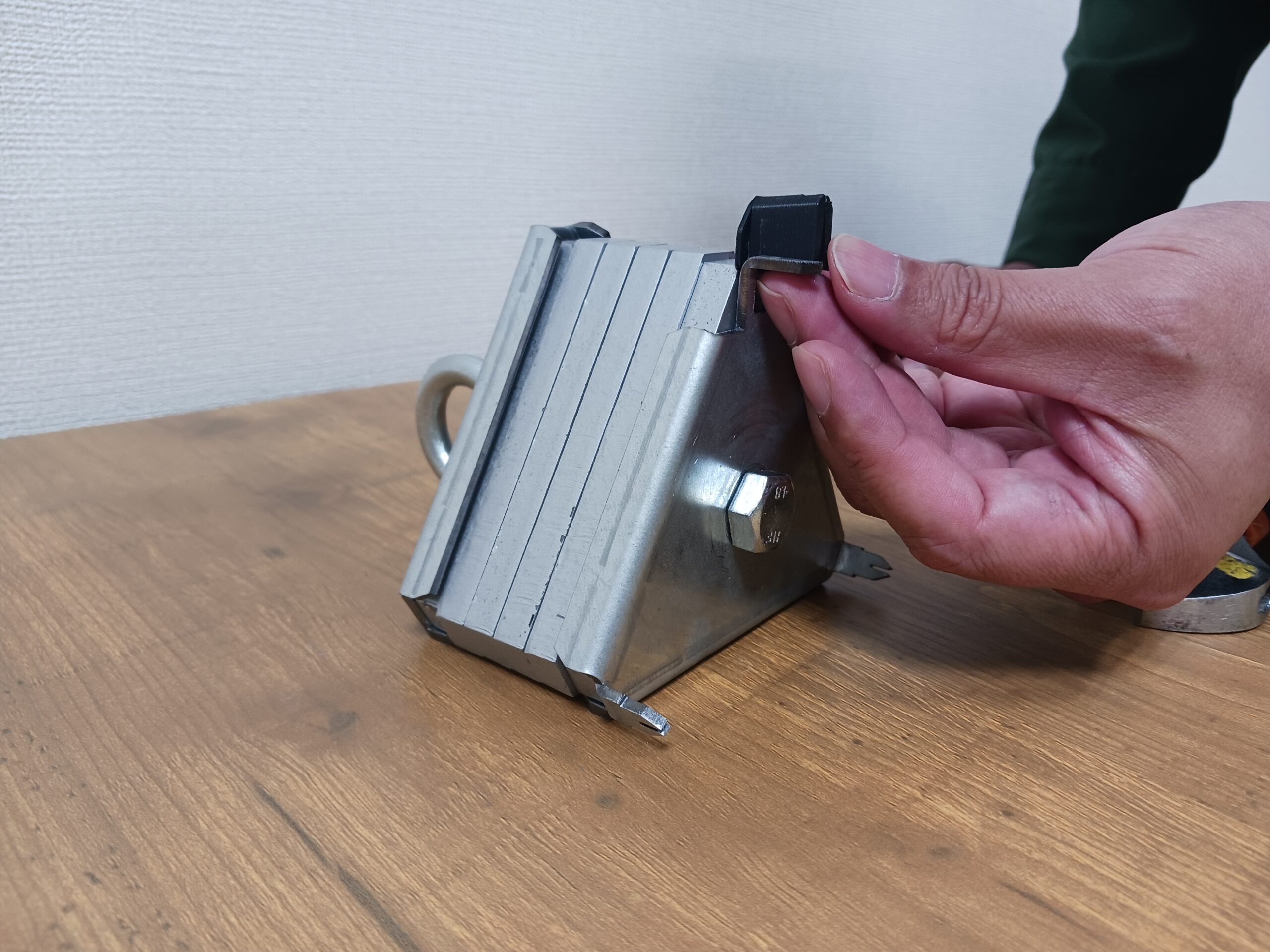

①ボルトを緩めると樹脂パーツが外れます。

樹脂パーツを差し込み、アイナット・ボルトを締め付ければ組付完了です。

使用上の注意

本製品「墨ちゃん」は、一般的な仕上げ状態のコンクリート床面において、約10m程度の糸を引いた状態でも本体が動かないよう設計されています。 ただし、床面が非常に滑らかな場合（平滑仕上げ等）や、粉塵・水分・油分の付着状態によっては、糸を強く引くことで本体が滑ることがあります。 そのような場合は、無理に強く引かず、本体が動かない程度の力で軽く墨打ちを行ってください。 また、一度に長い距離を引かず、短い距離でこまめに墨打ちを行うことを推奨します。

本製品は業務用です。目的以外の使用はしないでください。

使用前に、本体や固定部に破損・変形がないか確認してください。

設置が不安定な場所では使用しないでください。

指や手を挟まないようご注意ください。持ち運び時は落下に十分注意してください。

保管・お手入れ

本体下部（足）の溝にコンクリートや異物が侵入すると、機能低下の原因となるおそれがあります。侵入した場合は速やかに除去し、溝を塞がないように注意してください。小さなお子様の手の届かない場所に保管してください。
